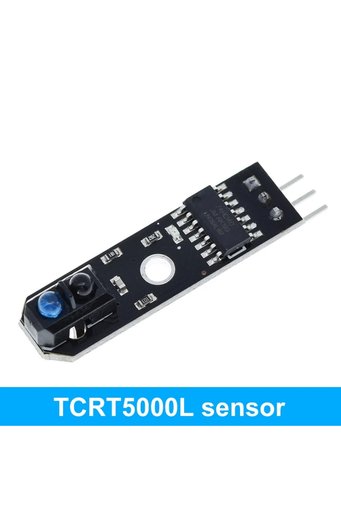

Generic TCRT5000L Reflective IR Sensor (4-Pin)

Περιγραφή προϊόντος

Ο TCRT5000L συνδυάζει πομπό υπέρυθρων και φωτοτρανζίστορ σε ένα συμπαγές περίβλημα.

Συγκεκριμένα, ο IR LED (~940nm) φωτίζει την επιφάνεια και το φωτοτρανζίστορ «βλέπει» την ανακλώμενη ένταση.

Έτσι αναγνωρίζεις γραμμές, ακμές ή διακόπτες τύπου encoder με απλή συνδεσμολογία.

Επιπλέον, το στοιχείο λειτουργεί άριστα κοντά σε λευκές/ματ επιφάνειες, ενώ μειώνει την απόκριση σε μαύρες ή γυαλιστερές, ακόμη και σε έντονο περιβάλλον φωτισμό.

Παράλληλα, το κύκλωμα σύνδεσης παραμένει απλό: δίνεις ρεύμα στον IR LED μέσω σειράς αντίστασης (π.

χ.

150–220Ω στα 5V ή 100–150Ω στα 3,3V) και διαβάζεις το φωτοτρανζίστορ ως ανοικτό συλλέκτη με pull-up.

Ακόμη, μπορείς να οδηγήσεις τον LED παλμικά (PWM/khz) για εξοικονόμηση και καλύτερη ανοσία στον θόρυβο.

Ωστόσο, κράτησε μέτριο ρεύμα λειτουργίας (π.

χ.

10–20mA) για θερμική άνεση και σταθερή μέτρηση.

Συνεπώς, ο αισθητήρας ταιριάζει ιδανικά με Arduino, ESP32 και μικροελεγκτές 3,3–5V.

Τύπος: IR reflective opto sensor με φωτοτρανζίστορ NPN Μήκος κύματος IR: ~940nm Τυπ.

ρεύμα LED: 10–20mA (μέγ.

έως ~60mA) Τυπ.

απόσταση ανίχνευσης: ~2–15mm (ανάλογα επιφάνειας) Έξοδος: ανοικτός συλλέκτης (απαιτεί pull-up) Ακρίβεια δέσμης: στενή, χρήσιμη για encoder/γραμμή Πινάκια: 4-Pin, βήμα 2,54mm Διαστάσεις σώματος: ~10,2 × 5,8 × 7mm Εφαρμογές: line follower, μετρητές παλμών, αισθητήρες εγγύτητας, DIY ρομποτική Τέλος, η έκδοση TCRT5000L διευκολύνει την τοποθέτηση σε πλακέτες και jigs, ενώ παραμένει οικονομική λύση για καθαρή, επαναλήψιμη ανίχνευση μικρών αποστάσεων.
