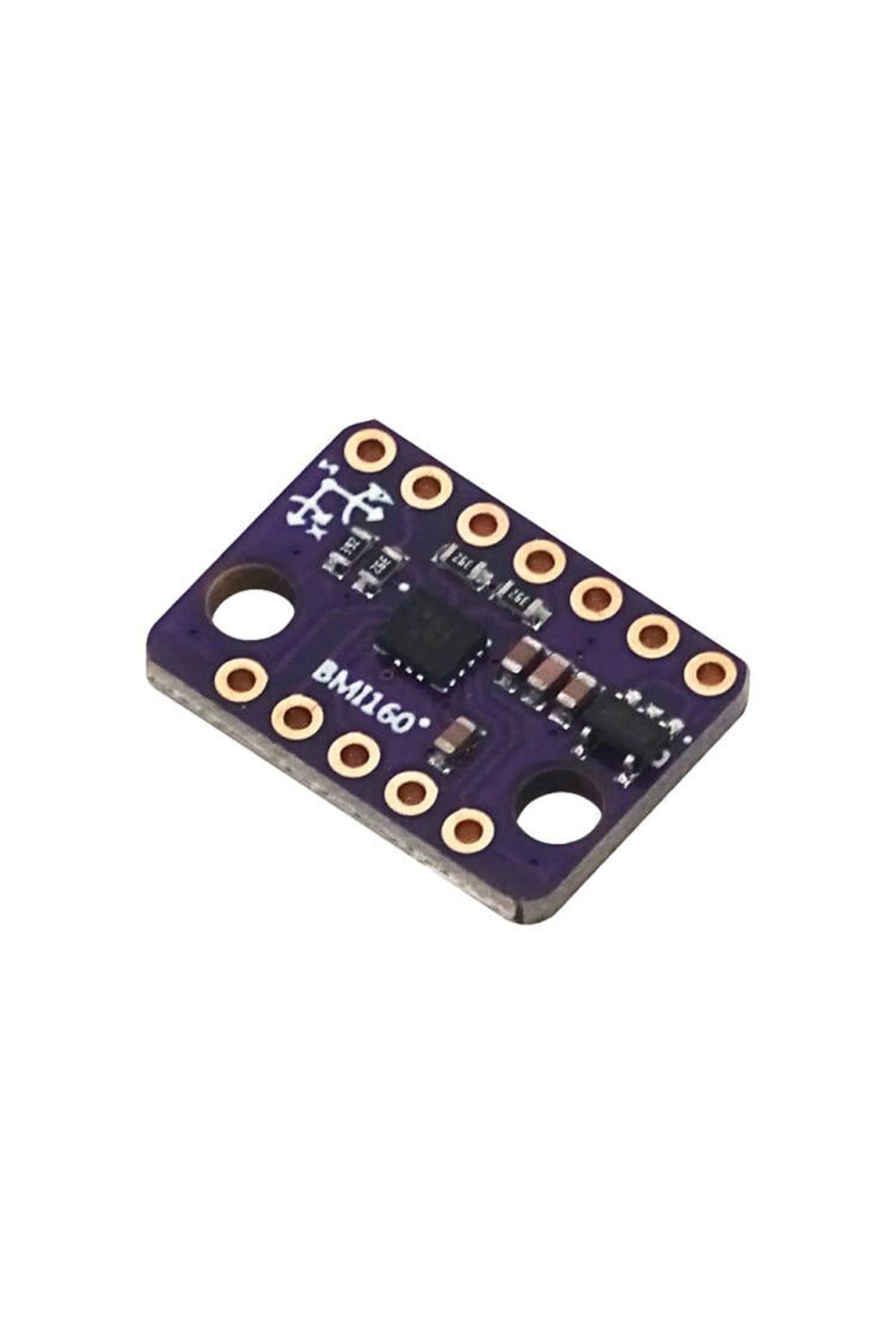

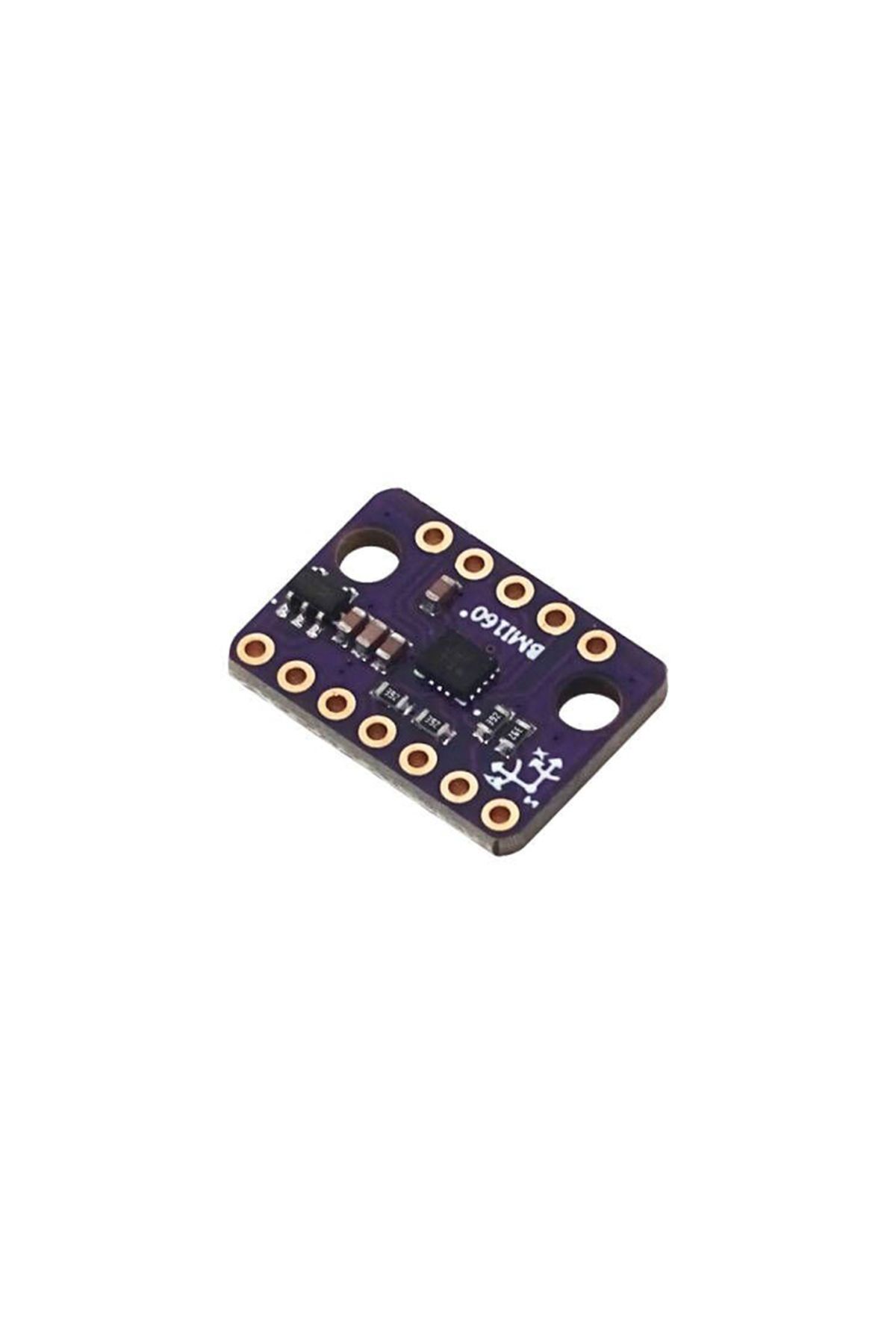

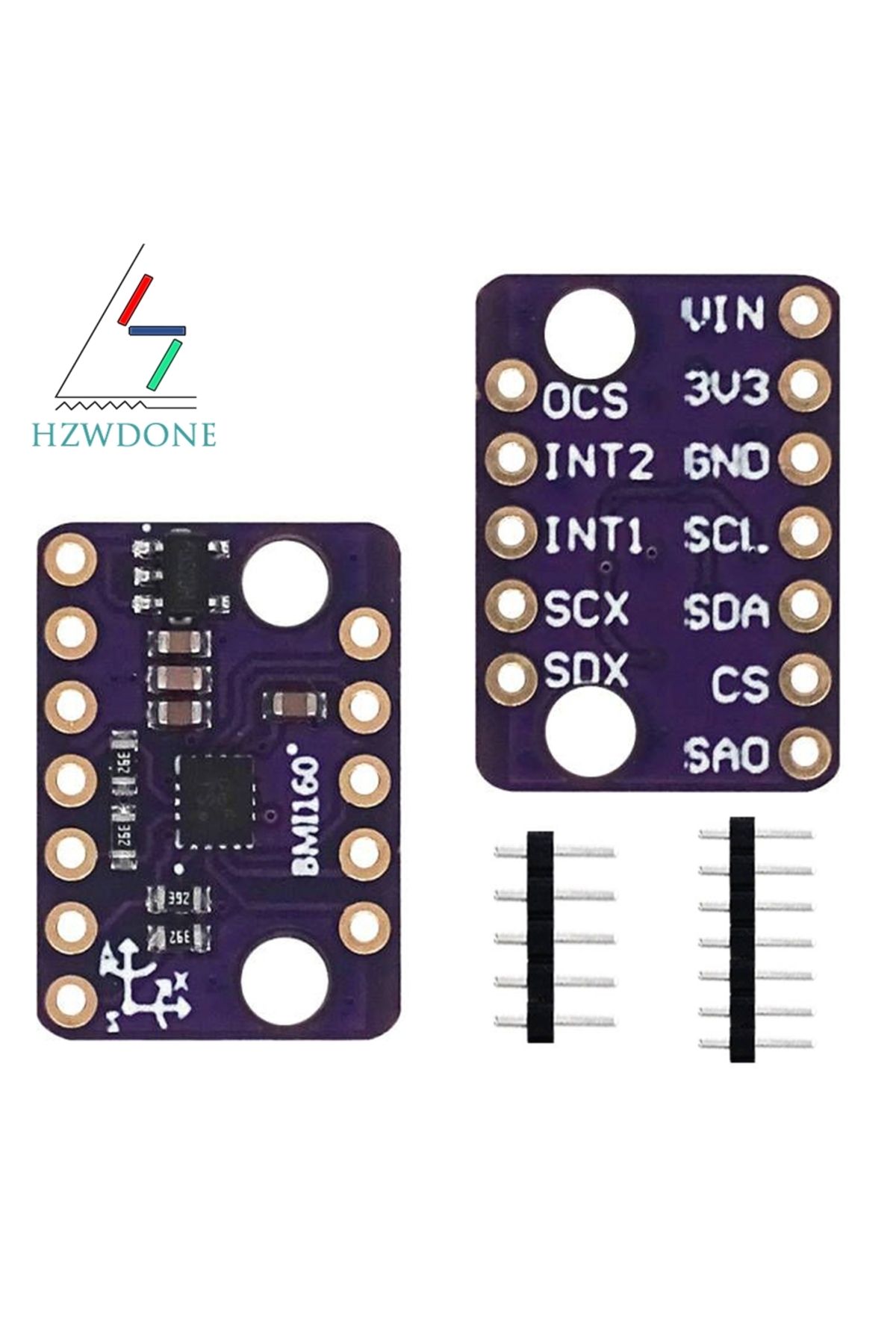

Módulo de (giroscopio de tres ejes + aceleración de tres ejes)
Chip utilizado: BMI160
Fuente de alimentación: 3-5V (regulador de voltaje de diferencia de baja presión interna)

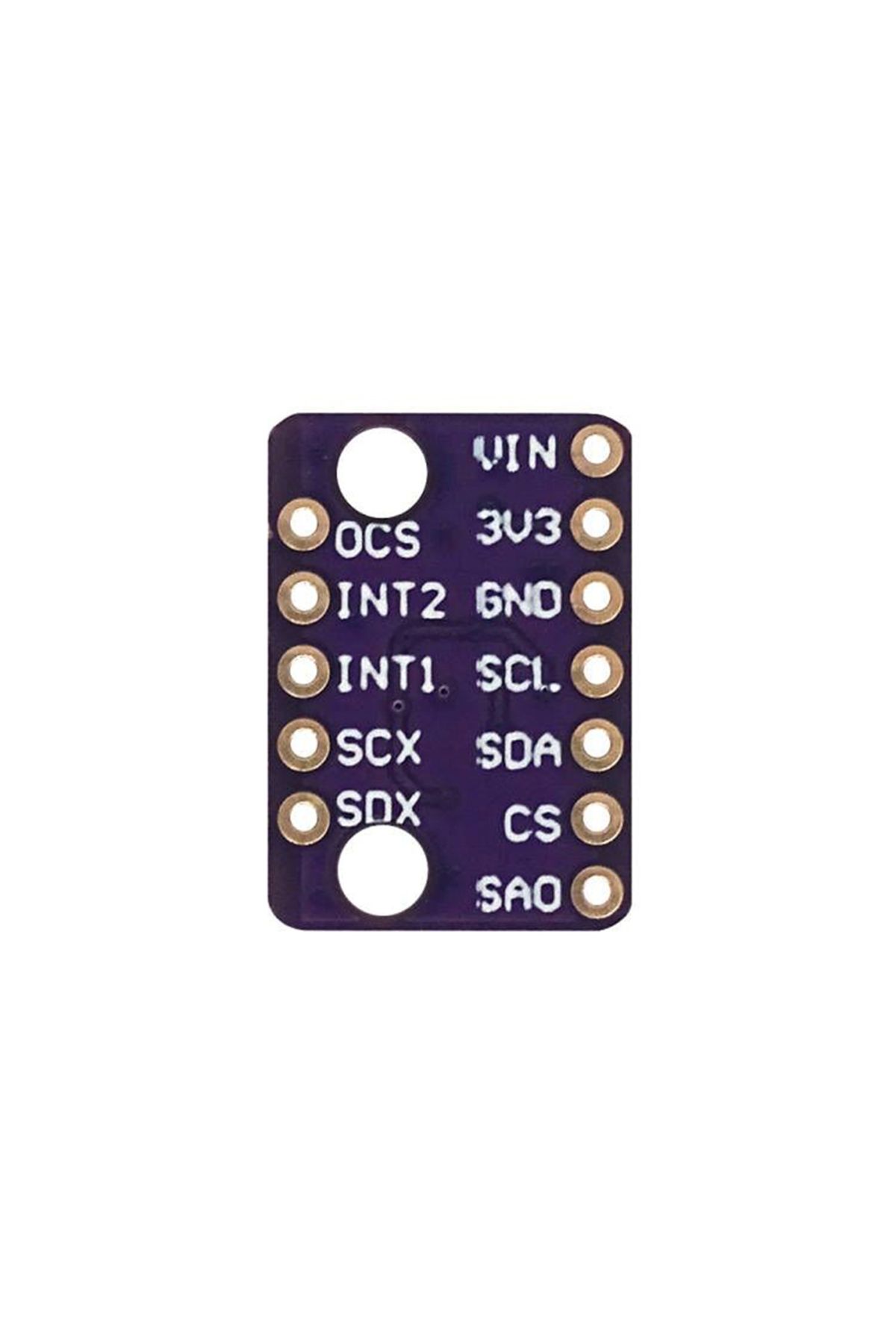

Modo de comunicación: protocolo de comunicación estándar IIC/SPI
Chip integrado convertidor AD de 16 bits, salida de datos de 16 bits
Rango del giroscopio: ± 125 ± 250 ± 500 ± 1000 ± 2000 °/s
Rango de aceleración: ± 2 ± 4 ± 8 ± 16g
PCB hundido en metal, proceso de soldadura de máquina para garantizar la calidad

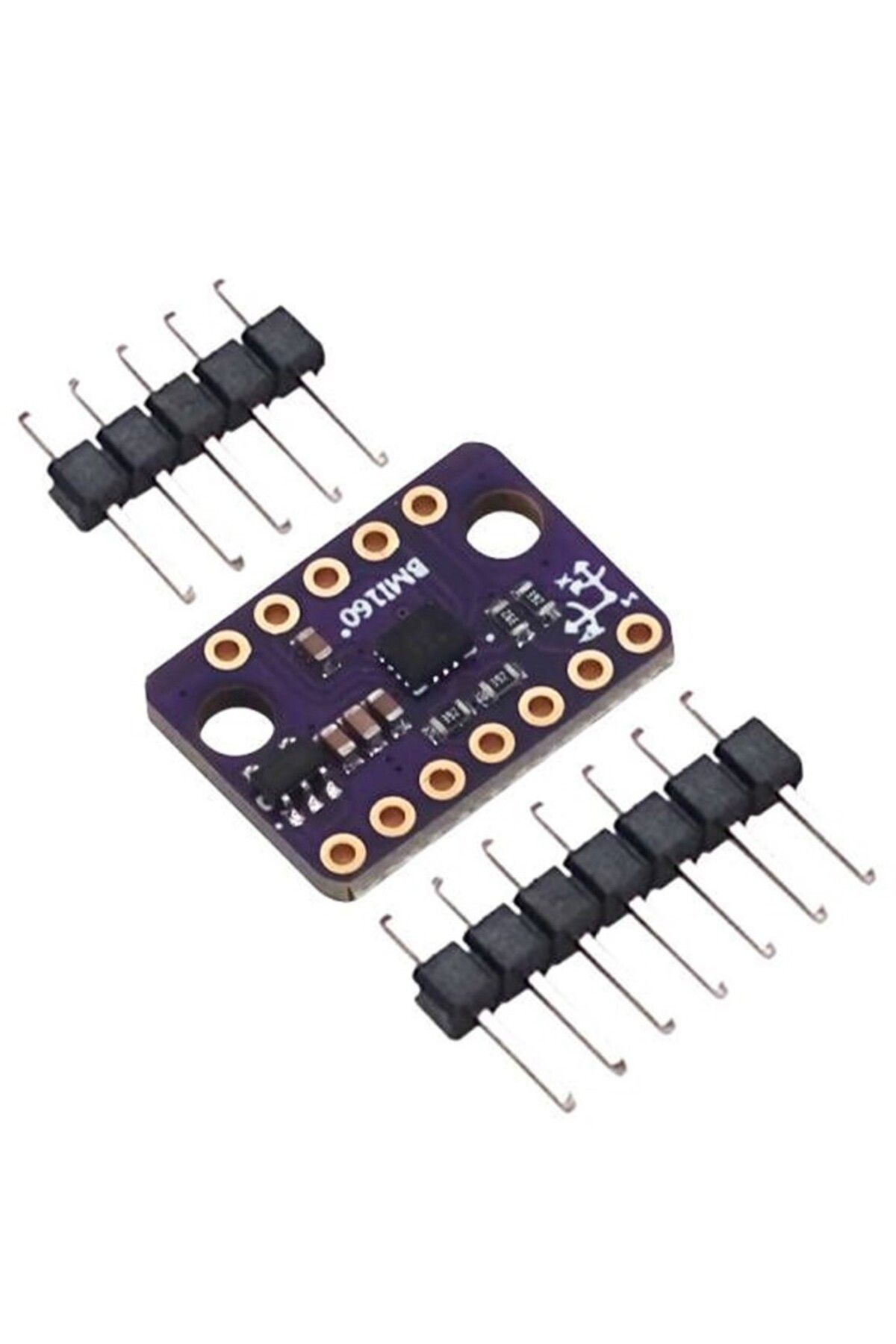

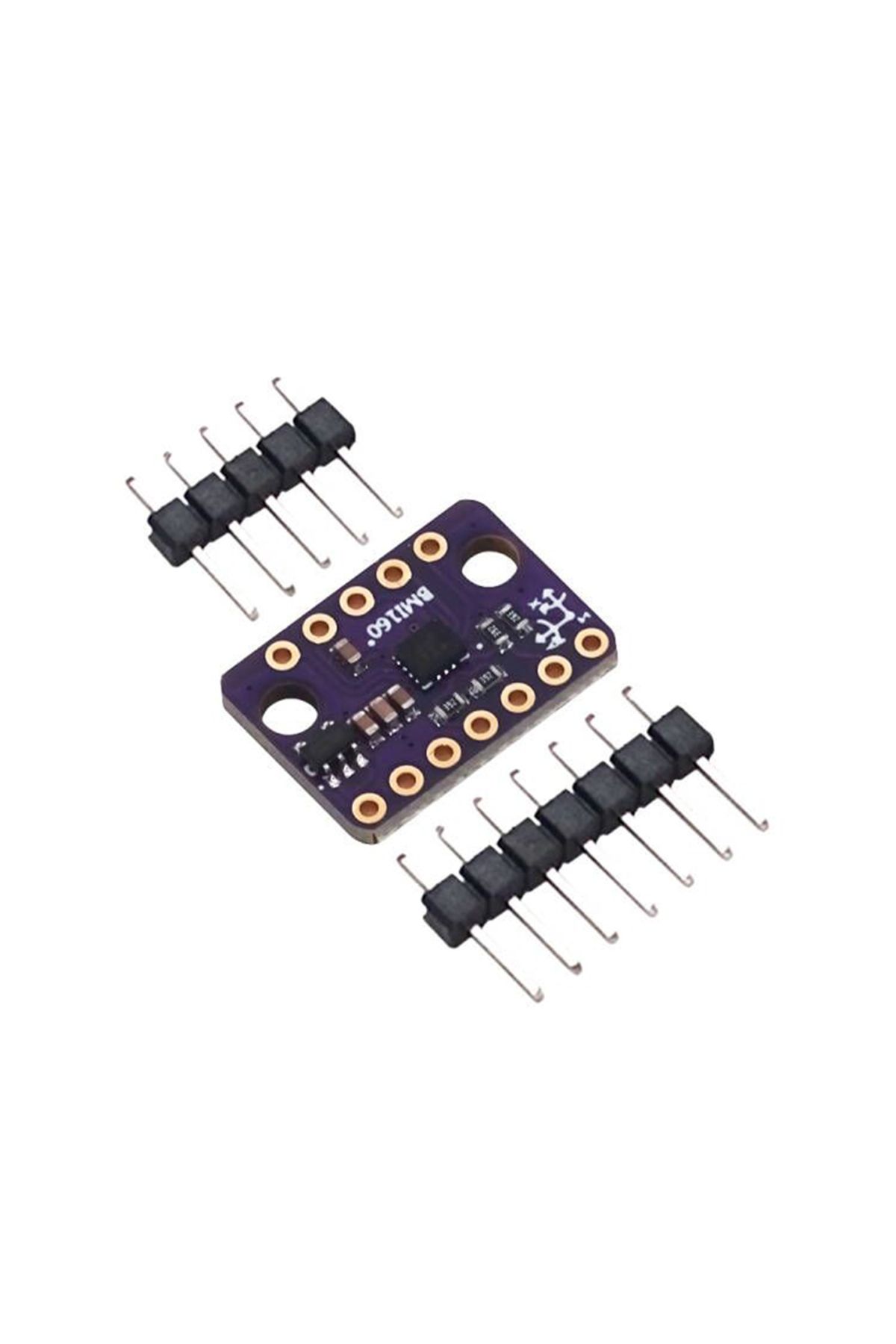

Espaciado de pasador 2,54mm

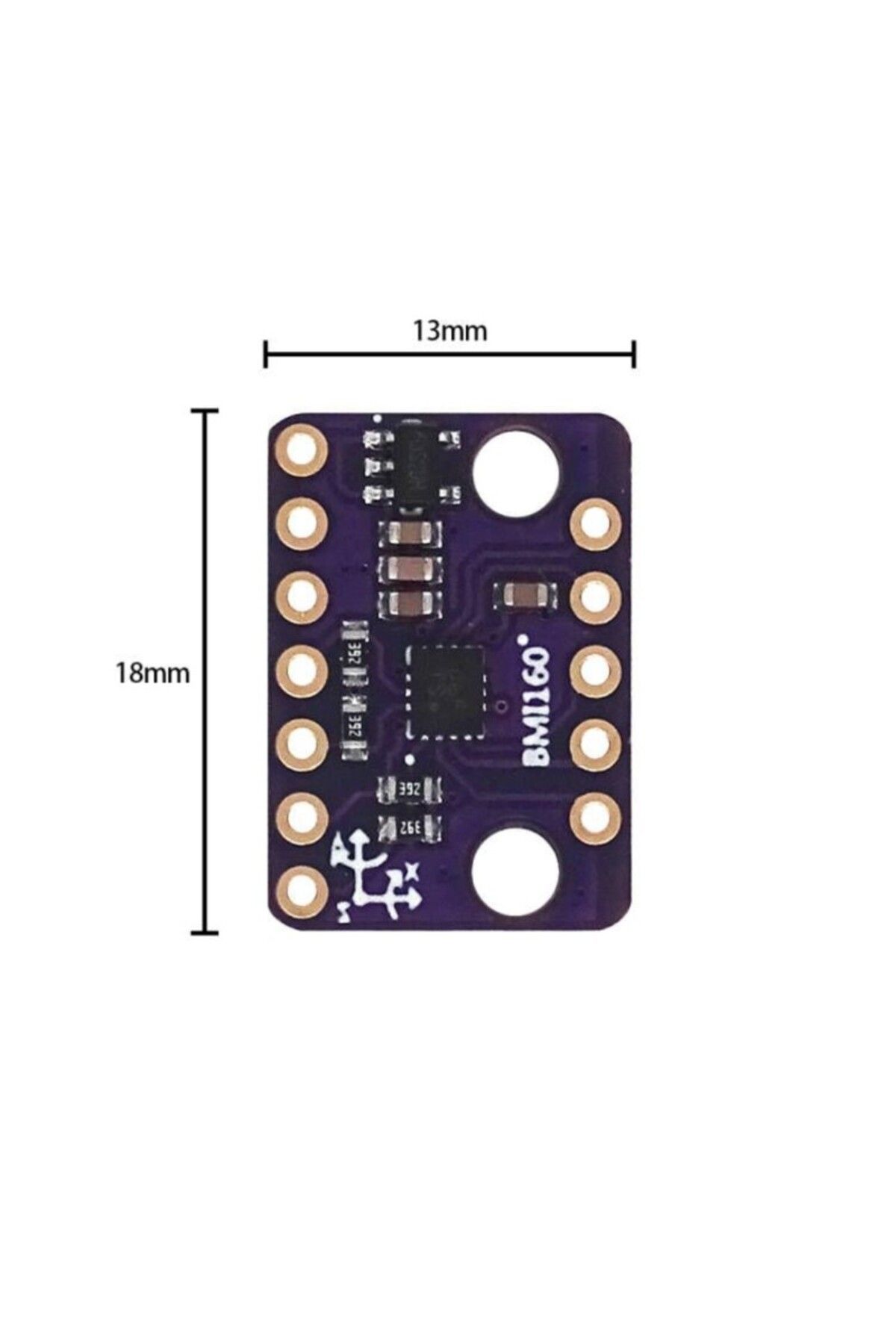

Tamaño del módulo 13mm * 18mm
El BMI160 es una unidad de medición inercial de 16 bits pequeña, de baja potencia y bajo ruido diseñada para su uso en aplicaciones móviles como la realidad aumentada o la navegación interior que requieren datos de sensor altamente precisos y en tiempo real.
En el modo de funcionamiento completo, con el acelerómetro y el giroscopio habilitados, el consumo de corriente suele ser de 950 μA, lo que permite aplicaciones siempre activas en dispositivos alimentados por batería. Está disponible en un paquete compacto LGA de 14 pines 2,5x3,0x0,8 mm3.
Aplicaciones
-Realidad aumentada y juegos inmersivos
-Escaneo 3D y mapeo en interiores
-Navegación interior, reconocimiento de peatones, conteo de pasos
-Fusión de sensores de 6 y 9 ejes, aplicaciones de ratón de aire
