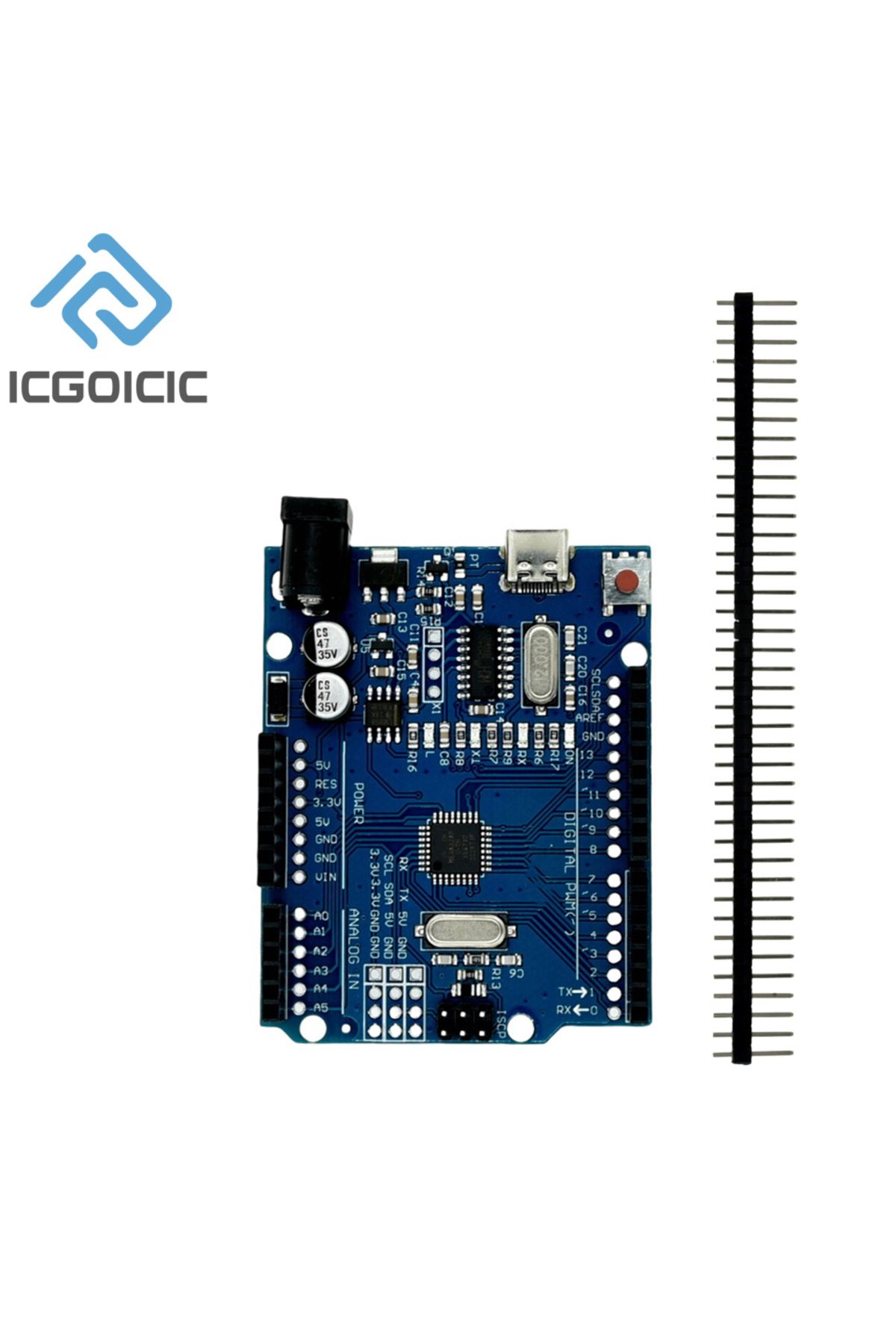

Chip ATMEGA328P CH340G para placa de desarrollo Arduino UNO R3
Esta versión está optimizada en la versión original, diseñada principalmente para clientes extranjeros con alta calidad de producto y requisitos funcionales. Se garantiza que es completamente consistente con la versión original y conveniente para que todos lo usen.
Ventajas:
1 resuelve completamente la incompatibilidad de la placa UNO tradicional en los sistemas win7 y win8.
2. El cabezal de PIN se añade para facilitar el uso de la línea DuPont.
3. Reemplazado 16u2, reduciendo los costos a la mitad, los consumidores obtienen los mayores beneficios
Instrucciones:
1. Descarga el IDE de Arduino
Dirección de descarga:(Copia abierta)
2. Descargue el controlador del chip USB
Dirección de descarga:
Descargar dirección de descarga del cliente extranjero:
3. Conecte la placa de desarrollo UNO y el controlador se instalará automáticamente.
4. Seleccione el tablero en el troquel UNO
5. Seleccione COM el puerto, esto se puede consultar en mi computadora, solo el puerto dentro de su placa de desarrollo uno
6. Lo mejor es elegir el programa de rutina que viene con arduno y grabarlo en él.
---------
Para UNO R3 SMD-parámetro
Presión de alimentación USB: 5V
Presión de voltaje de suministro del puerto de CC: 7V-12V
Modelo del controlador principal: Paquete SMD ATMEGA328P
Modelo de chip USB a serie: Paquete de chip CH340
Puertos I0 digitales: 14 (6 de los cuales se pueden utilizar como puertos PWM)
La fuente de alimentación externa está limitada a una corriente máxima de 1A
10 puertos límite alta corriente 40mA
Pines de entrada analógica: 6 (2 de los cuales se pueden utilizar como interfaz I2C)
Capacidad de memoria flash: 32KB (de los cuales 2KB se han utilizado como espacio BootLoader)
SRAM: 2KB
EEPROM: 1KB
Frecuencia de reloj: 16MHZ
Tamaño: largo 75mm * ancho 53mm * alto 12,5mm
1. Conecte UNO la placa de desarrollo, el controlador se instalará automáticamente
2. Seleccione el tablero UNO en troquel
3. Seleccione COM el puerto, esto se puede consultar en mi computadora, el puerto en su placa de desarrollo ahora mismo
4. Lo mejor es elegir primero, el programa de rutina incorporado, grabarlo en
Descripción de la característica
Abra el diagrama de Circuito del diseño original, la interfaz del software de desarrollo se puede descargar gratis y también puede modificarlo usted mismo según sus necesidades. El Programa de descarga es simple y conveniente. Simplemente puede usar sensores y varias conexiones de componentes electrónicos (como: luces LED, zumbadores, botones, fotorresistencias, etc.) para hacer una variedad de trabajos interesantes.
Utilizando el controlador de microprocesador de alta velocidad (ATMEGA328), la interfaz y el entorno de operación de desarrollo son muy simples y fáciles de entender, lo que es muy adecuado para que los principiantes aprendan.
Descripción del rendimiento
E/S digital Los terminales de entrada/salida digitales son 0 ~ 13 en total.
E/S analógica Los terminales de entrada/salida analógicos son 0 ~ 5 en total.
Admite la función de descarga de ISP.
Voltaje de entrada: no se requiere una fuente de alimentación externa cuando se conecta al USB del ordenador, la fuente de alimentación externa es de entrada de voltaje de 5V ~ 9V CC.
Voltaje de salida: salida de voltaje de 5V CC y salida de voltaje de 3,3 V CC.
Usando el microcontrolador Atmel Atmega328
