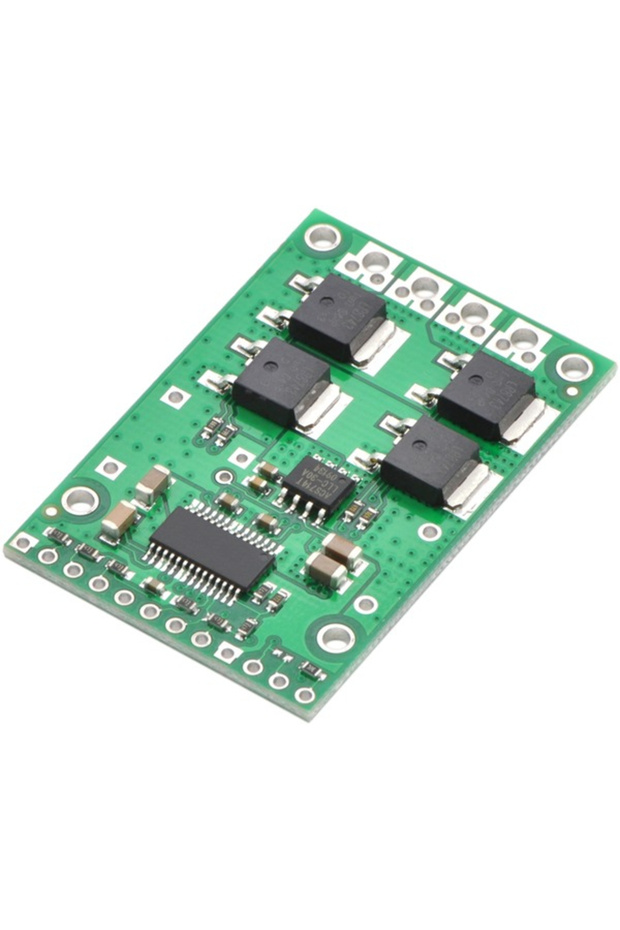

Pololu Driver de motor de mare putere 36v20A

Descrierea produsului

Driverul pentru motor pas cu pas de mare putere Pololu 36v20 CS este un design MOSFET în punte H, conceput pentru a acționa o gamă largă de motoare de curent continuu cu perii.

Puntea H are un MOSFET cu canal N pe picior, iar o mare parte din performanța plăcii este determinată de acești tranzistori (restul plăcii conține circuitele care preiau datele utilizatorului și controlează MOSFET-urile).

Placa a fost evaluată pentru o tensiune maximă absolută de 50 V.

Tensiunile mai mari pot deteriora permanent driverul.

În condiții normale de funcționare, variațiile de tensiune pe linia de alimentare pot crește tensiunea maximă peste nivelul mediu sau așteptat, astfel încât o tensiune maximă sigură este de aproximativ 44 V.

Notă: La încărcare, tensiunile bateriei pot fi mult mai mari decât tensiunile nominale, așa că, dacă nu se iau măsuri adecvate pentru a limita tensiunea de vârf, tensiunea maximă recomandată a bateriei este de 36 V.

Versatilitatea acestui driver îl face potrivit pentru o gamă largă de curent și tensiune: poate furniza până la 20 A de curent continuu cu o dimensiune a plăcii de doar 1,8 x 1,2 inci, fără radiator.

Dacă se adaugă un radiator, acesta poate porni un motor cu până la 32 A de curent continuu.

Modulul driver pentru motor pas cu pas de mare putere Pololu 36v20 CS vine cu o interfață simplă care necesită doar două linii I/O, permițând atât funcționarea cu magnitudine semnată, cât și funcționarea blocată în antifază, în timp ce o a treia metodă de control, opțională și unică pentru această placă, permite funcționarea liberă.

Placa are, de asemenea, un circuit de detectare a curentului care măsoară curentul bidirecțional al motorului până la 30 A, rezultând o tensiune analogică.

Detectarea integrată a diferitelor condiții de scurtcircuit oferă protecție împotriva cauzelor comune de defecțiune catastrofală, dar trebuie menționat că placa nu include protecție la tensiune inversă, protecție la supracurent sau protecție la supratemperatură.

Se recomandă utilizarea unui senzor de curent pentru a limita curentul.

Specificații: Dimensiuni: 4,6 x 3,0 cm Greutate: 7 g (1) Canale motor: 1 Tensiune minimă de funcționare: 5,5 V Tensiune maximă de funcționare: 50 V Curent de ieșire continuu per canal: 20 A (2) Detectare curent: 0,066 V/A (3) Frecvență PWM maximă: 40 kHz (4) Tensiune logică maximă: 5,5 V Rezistență activă MOSFET (maxim per pin): 4,8 mΩ Protecție la tensiune inversă: nu Note: (1) Fără conectori sau condensatoare through-hole.

(2) Rezultate tipice cu ciclu de funcționare de 100% la temperatura camerei.

(3) Bidirecțional centrat la 2,5 V cu VCS de 5 V.

(4) Sunt posibile frecvențe mai mari, dar ciclul de funcționare va fi limitat de timpul mort la aproximativ per ciclu.

Inclus în pachet: 1x terminație cu 20 de pini, mascul, dreapta, separare 2x blocuri terminale cu 2 pini de 5 mm Notă: Blocurile terminale au fost evaluate la doar 15 A.

Pentru aplicații de curent mai mare, utilizați fire groase lipite direct pe placă.

Se recomandă conectarea condensatoarelor mari la sursa de alimentare, iar o metodă este între orificiile „+” și „-”.

Cele patru orificii de montare sunt pentru șuruburi #2, care nu sunt incluse.

Linkuri: Pagina producătorului Fișă tehnică a tranzistorului de putere Infineon IPD048N06L3 G OptiMOS 3 Mufă senzor de curent Allegro ACS714 Ghid de găurire pentru driverul motorului de mare putere CS Linkuri recomandate: Rulment magnetic activ: Tripod Floater v2.0
