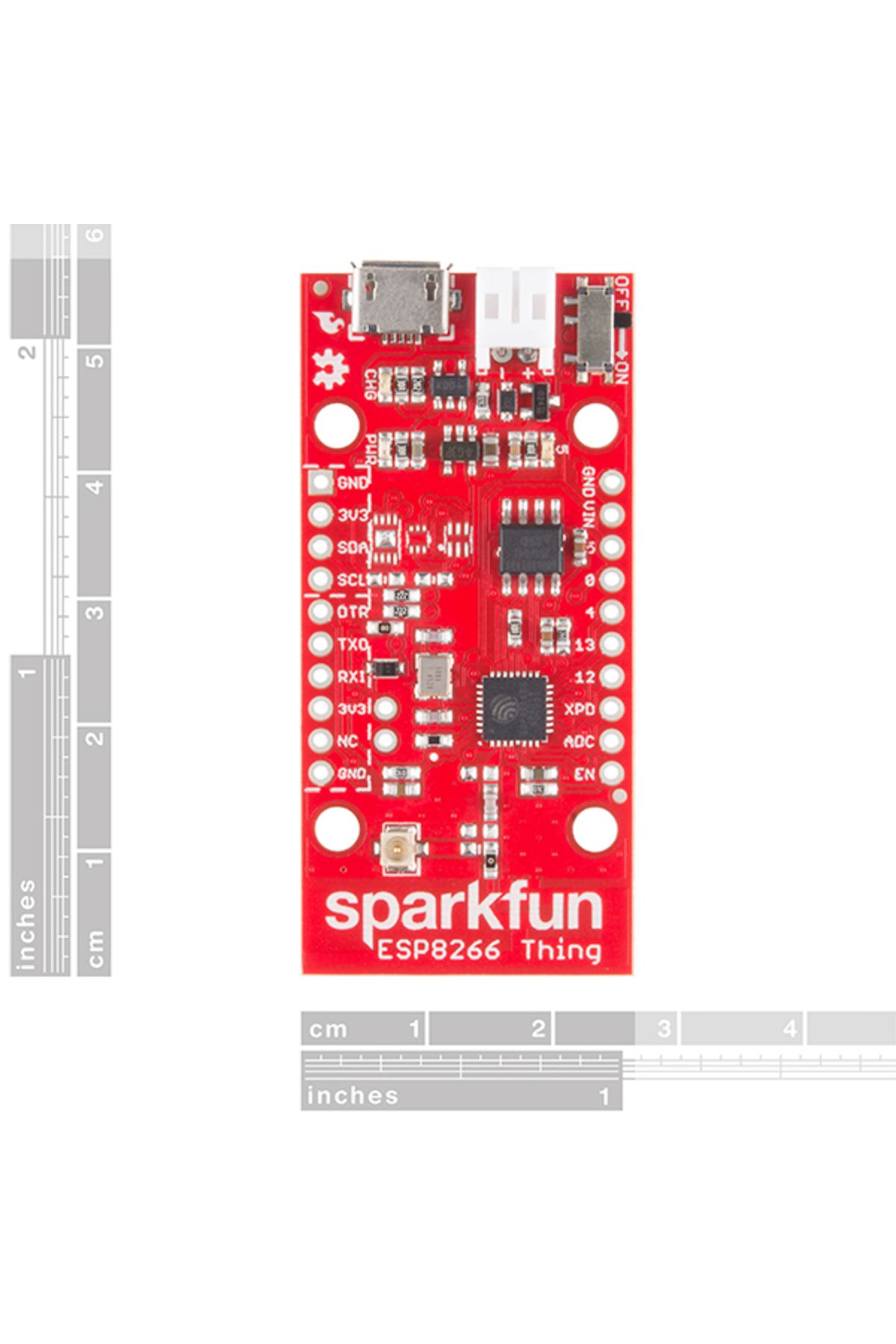

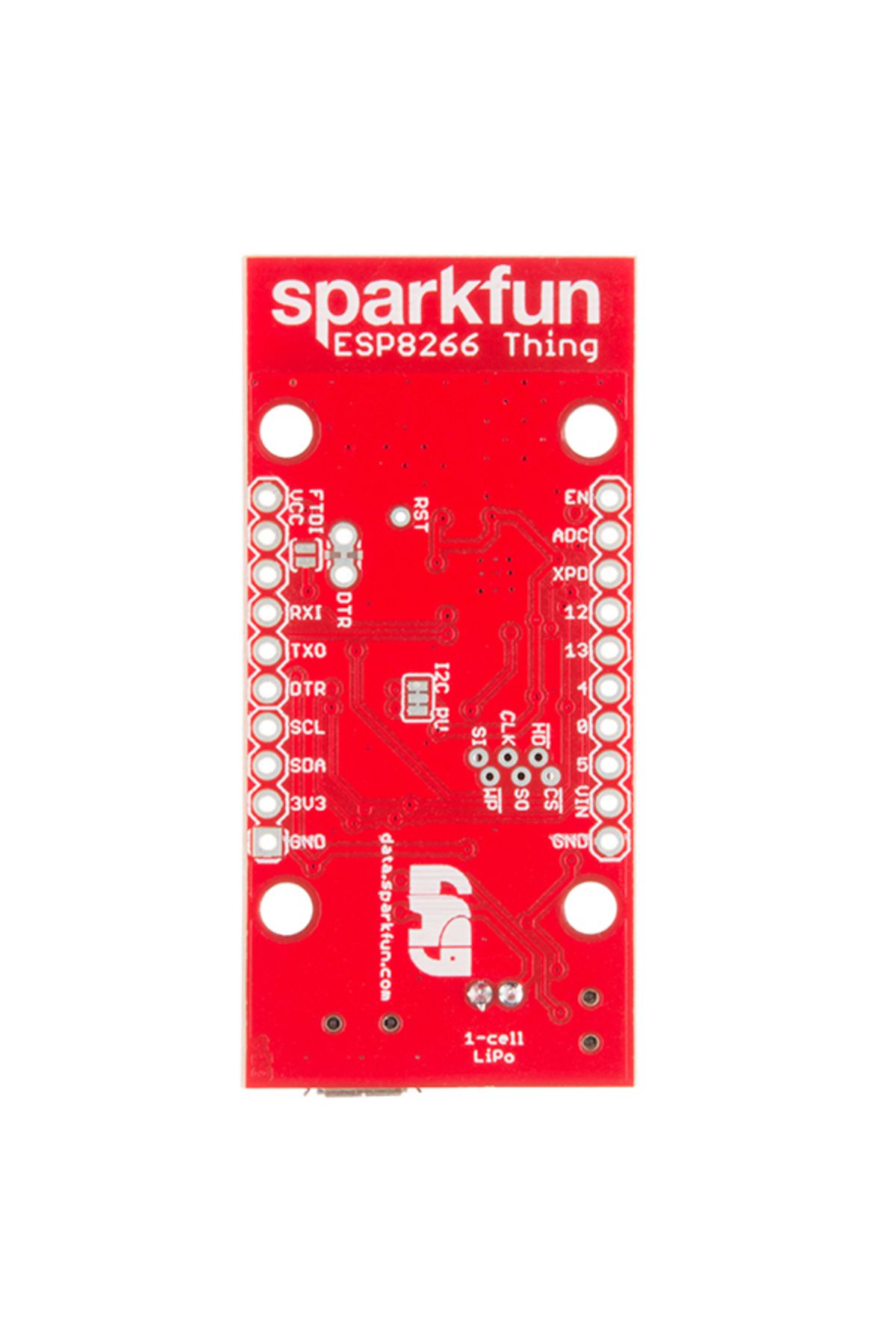

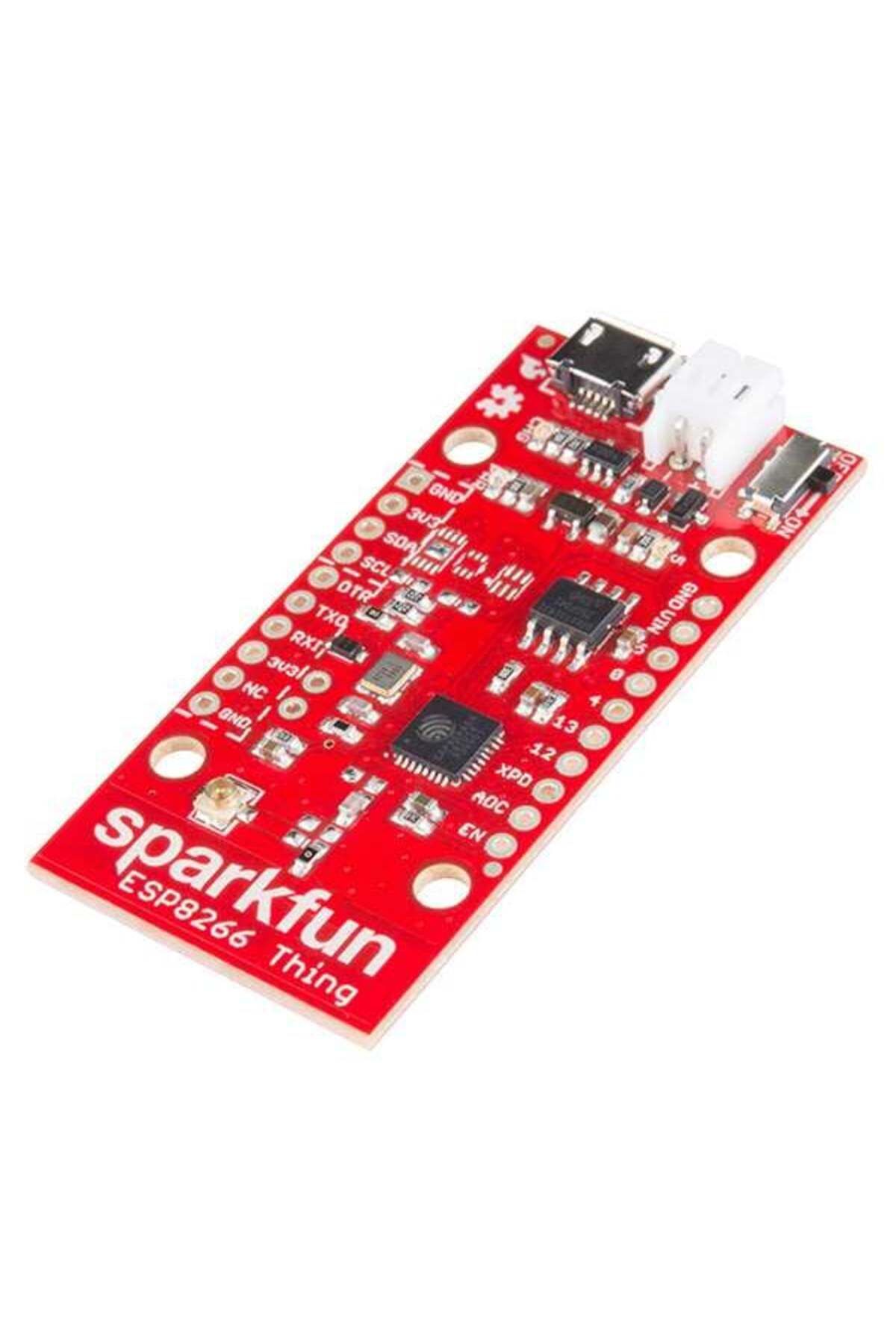

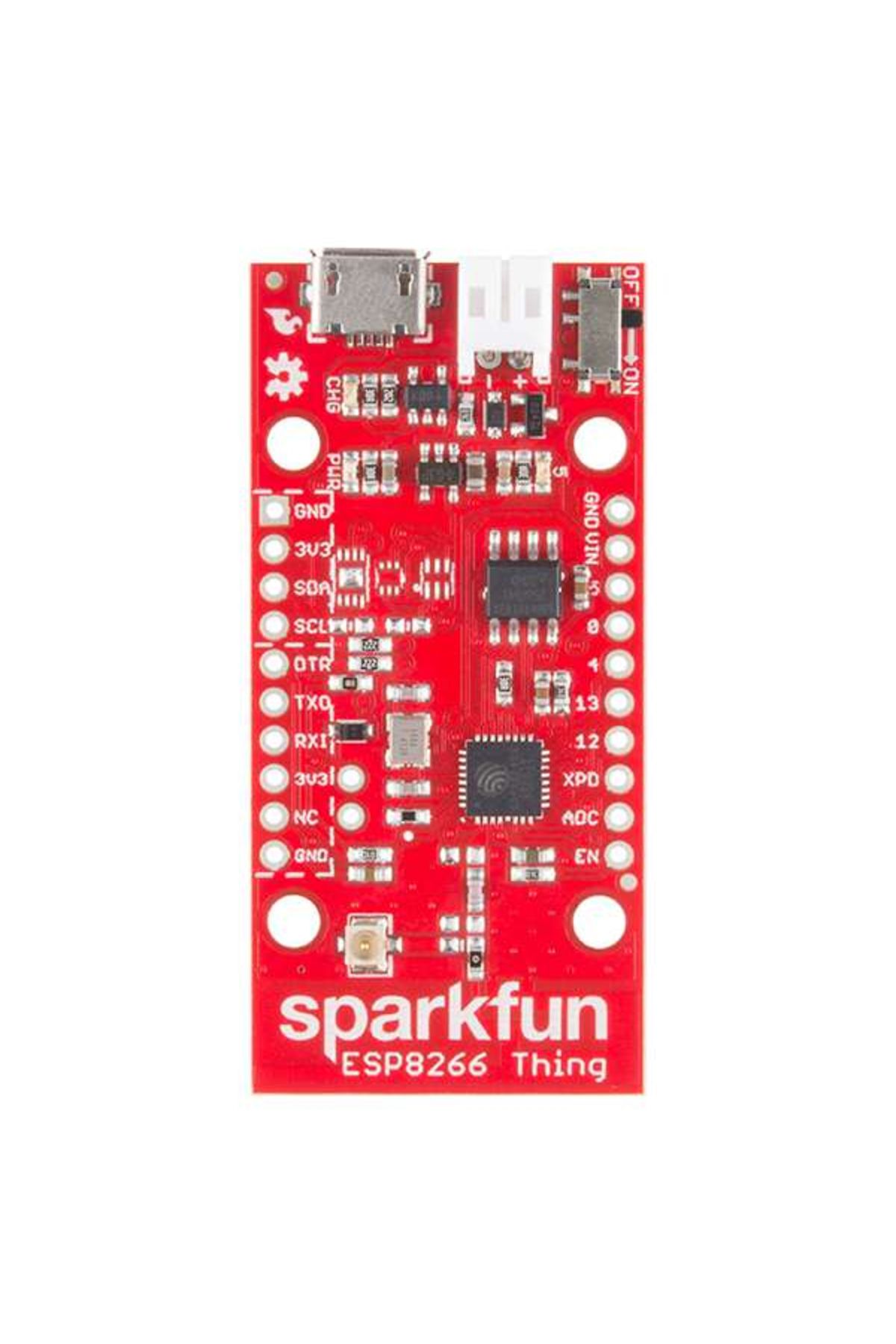

Sparkfun ESP8266 Wifi Thing

ESP8266 Thing este o placă de dezvoltare pentru ESP8266 WiFi SoC.

ESP8266 Thing este o placă relativ simplu de utilizat.

LED-urile din interiorul plăcii indică alimentarea, încărcarea bateriei și starea circuitului integrat.

Tensiunea maximă de funcționare pentru ESP8266 este de 3,6 V, deci placa include un regulator de 3,3 V pentru a oferi o tensiune sigură conform cerințelor circuitului integrat.

Aceasta înseamnă că pinii I/O funcționează și la 3,3 V, deci orice semnale de 5 V care intră în circuitul integrat trebuie să fie modificate la nivel.

ESP8266 Thing poate fi programat folosind placa Arduino.

Este necesar un FTDI de 3,3 V pentru a programa ESP8266 Thing, dar funcționează și cu alte convertoare seriale de 3,3 V.

Convertorul necesită o linie DTR pe lângă pinii RX și TX.

Caracteristici: Încărcător LiPo încorporat Wi-Fi Direct (P2P) 802.11 b/g/n, soft-AP Protocol integrat Stivă TCP/IP Comutator TR integrat, LNA, amplificator de putere și rețea de adaptare PLL-uri, regulatoare, DCXO-uri și unități integrate de gestionare a energiei CPU integrat pe 32 de biți cu consum redus de energie +19.5dBm putere de ieșire în modul 802.11b Linkuri: Fișiere Schematically Eagle Ghid de conectare GitHub (Fișiere de proiectare) Cum se construiește un sistem IoT fără a scrie o singură linie de cod? Gestionarea conexiunii WiFi la ESP8266 Geolocație ESP8266
