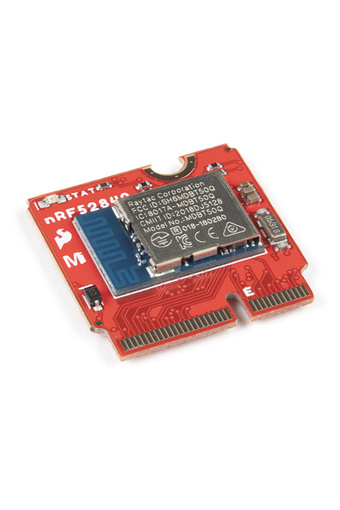

Sparkfun Modul procesor MicroMod nRF52840

Descrierea produsului

Echipat cu un SoC nRF52840 de la Nordic Semiconductor, acest modul procesor SparkFun MicroMod nRF52840 oferă o combinație puternică între un procesor ARM Cortex-M4 și un transmițător Bluetooth de 2,4 GHz într-un factor de formă MicroMod, cu un conector M.2 MicroMod, astfel încât să puteți conecta un breakout compatibil MicroMod cu oricâte periferice aveți nevoie.

Modulul dispune de un Raytac MDBT50Q-P1M și include o antenă de trasare, care potrivește circuitul integrat cu un circuit aprobat de FCC, împreună cu mecanisme de decuplare și temporizare proiectate într-un circuit folosind circuitul simplu nRF52840.

Transceiverul Bluetooth inclus în acest modul procesor SparkFun MicroMod nRF52840 are o stivă BT 5.1 și acceptă protocoalele wireless Bluetooth 5, Bluetooth mesh, IEEE 802.15.4 (Zigbee & Thread) și RF de 2,4 GHz (inclusiv protocolul Nordic RF).

Astfel, puteți alege opțiunea potrivită pentru aplicația dvs.

De asemenea, puteți utiliza cele două magistrale I2C, două magistrale SPI, 11 pini GPIO, pini digitali și analogici dedicați, pini PWM și PDM și mai multe UART-uri seriale pentru a acoperi aproape toate nevoile periferice. Specificații generale pentru nRF52840: CPU ARM Cortex-M4 cu unitate în virgulă mobilă (FPU) Memorie flash internă de 1 MB pentru toate nevoile de programare, SoftDevice și stocare a fișierelor Memorie RAM internă de 256 kB pentru stocare Frecvență radio de 2,4 GHz cu suport pentru: Bluetooth Low Energy (BLE) cu suport pentru periferice și/sau dispozitive BLE Bluetooth 5 - Mesh Bluetooth ANT - Dacă doriți să transformați dispozitivul într-un monitor de ritm cardiac sau de exerciții fizice Protocolul RF Nordic pentru comunicare securizată cu alte dispozitive Nordic Fiecare periferic I/O de care aveți nevoie poate fi USB pentru a transforma nRF52840 într-un dispozitiv de stocare în masă USB sau pentru a utiliza o interfață CDC (serial USB) și altele UART - Interfețe seriale cu suport pentru controlul fluxului hardware I2C - Populara interfață bidirecțională pe 2 fire SPI - Dacă preferați interfața serială pe 3 fire Convertoare analog-digitale (ADC) - Opt pini pe placa mini breakout nRF52840 acceptă intrări analogice PWM - Suportul temporizatorului pe orice pin înseamnă suport PWM pentru controlul LED-urilor sau servomotoarelor Ceas în timp real (RTC) - Urmărește secundele și milisecundele, cu suport pentru funcții de repaus profund temporizat Periferice specifice disponibile pe MicroMod nRF52840: Trei UART-uri Primul este legat de interfața USB, celelalte două sunt UART-uri hardware Două magistrale I2C Două magistrale SPI A doua magistrală SPI este utilizată în principal pentru procesarea audio PDM a circuitului integrat Flash Două intrări analogice Două pini I/O digitali dedicați Doi pini PWM dedicați 11 pini I/O de uz general Linkuri: MicroMod Documentația procesorului nRF52840: Fișiere Scheme Eagle Dimensiunile plăcii Fișă grafică a produsului Ghid de conectare Fișă tehnică a modulului MDBT50Q Fișă tehnică a circuitului integrat nRF52840 Fișiere GitHub Documentația MicroMod: SparkFun Interfața MicroMod v1.0 - Diagrama pinilor Interfața SparkFun MicroMod v1.0 - Descrierea pinilor Primii pași cu MicroMod Proiectare cu MicroMod Pagina de informații despre MicroMod Forumuri MicroMod Biblioteci SparkFun Eagle (cu exemple de amprente pentru conectorul M.2 și distanțierele SMD) Mufa conectorului M.2 MicroMod Lipire prin reflow MicroMod ștecher
