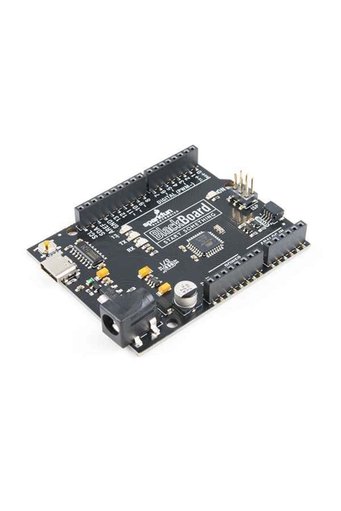

Sparkfun Placă de dezvoltare BlackBoard C

Descrierea produsului

Placa BlackBoard de la SparkFun este tot ce ai nevoie la Arduino Uno, plus multe alte beneficii.

În primul rând, are toate perifericele cu care ești obișnuit, cum ar fi: 14 pini digitali I/O cu 6 pini PWM, 4 intrări analogice, UART și SPI cu mai mulți pini de întrerupere externi.

În plus, vine cu un header ISP SMD pentru conectarea pinilor SPI la shield-uri.

Conversia USB-serial se face acum cu un conector USB C reversibil, cu ancorare prin orificiu și CH340C, necesitând mai puține instalări de drivere.

Partea de alimentare a plăcii BlackBoard a fost actualizată cu un regulator de 3,3V pentru până la 600mA, cu protecție termică și la tensiune inversă, plus capacitate de decuplare pentru a crește sensibilitatea rezultatelor ADC.

În același timp, luminozitatea LED-ului de stare, a LED-ului de pe pinul 13 și a LED-urilor TX/RX a fost redusă.

Apoi, traducătorul de tensiune de 3,3 V și un conector Qwiic au fost adăugate pe marginea plăcii, astfel încât să vă puteți conecta rapid și ușor la produse bazate pe Qwiic I2C.

Placile de lipire de pe partea inferioară a plăcii sunt pentru D+/D-, astfel încât să puteți integra BlackBoard în proiectul dvs. și să activați o conexiune USB externă.

Nu în ultimul rând, înălțimea butonului de resetare a fost mărită.

Utilizatorii avansați pot utiliza jumperul I/O și, dacă tăiați traseele la 5V și lipiți un jumper pe partea de 3,3V, placa va funcționa la 3,3V.

Acest lucru este util mai ales dacă aveți un shield sau dispozitive sensibile la 3,3V, cum ar fi o interfață SPI care necesită protecție.

SparkFun BlackBoard a fost testată cu bootloader-ul Optiboot și poate fi programată cu ușurință cu opțiunea „Arduino/Genuino Uno” din Arduino.

Puteți alimenta placa prin USB sau prin conectorul cilindric.

Regulatorul de tensiune integrat poate gestiona între 7 și 15VDC.

Conectorul cilindric poate gestiona până la 2 amperi, în timp ce conexiunea USB este limitată la 0,5 A.

Pinii A4/A5: Nu se recomandă utilizarea A4/A5 pentru conversia analog-digitală.

Acești pini au rezistențe de tracțiune de 2,2k, ceea ce afectează rezultatele dacă îi utilizați ca pini de conversie analog-digitală.

Pinii A0 până la A3 funcționează bine ca pini ADC.

Cu toate acestea, există două fire de conectare pe spatele plăcii care pot fi tăiate pentru a deconecta rezistențele de tracțiune de 2,2k, în cazul în care aveți nevoie de pinii ADC A4/A5. Specificații: Microcontroler ATmega328P cu bootloader Optiboot (UNO) Circuit USB-serial CH340C Conector USB C ranforsat și reversibil Conexiune Qwiic integrată Tensiune de intrare: 7-15V Ieșiri 0-5V cu intrări compatibile 3.3V 14 pini digitali I/O (6 ieșiri PWM) 6 intrări analogice Conector ISP Memorie flash de 32k Viteză de funcționare: 16MHz Fund plat, construcție SMD Linkuri: Fișiere Scheme Eagle Driver Windows - versiunea 3.4 (28.09.2016) Driver Linux - versiunea 1.5 (18.03.2018) Driver Mac - versiunea 1.4 (11.01.2017) pentru 10.9, 10.10, 10.11 și 10.12 Arduino IDE Fișiere de construcție
