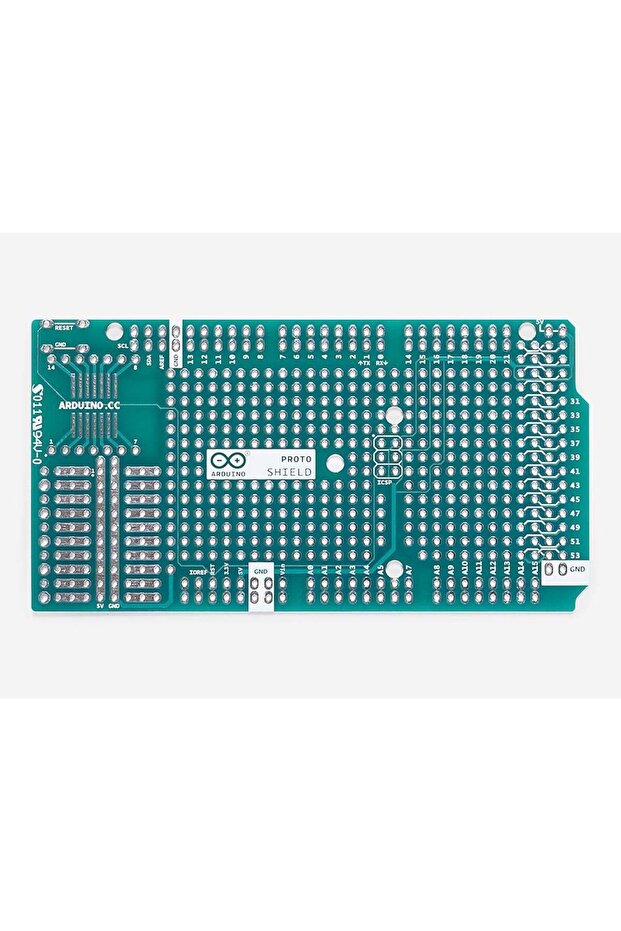

Arduino Mega Proto Shield Rev3 (PCB)

Descrierea produsului

Placa Arduino Prototyping Shield facilitează proiectarea circuitelor personalizate.

Poți lipi componente pe zona de prototipare pentru a-ți crea proiectul sau poți folosi o placă de test fără lipire (nu este inclusă) pentru a testa rapid idei de circuite fără a lipi.

Are conexiuni suplimentare pentru toți pinii I/O ai Arduino MEGA și are spațiu pentru circuite integrate cu montare prin găuri și cu montare pe suprafață.

Este o modalitate convenabilă de a transforma circuitul Arduino personalizat într-un singur modul.

Descriere Caracteristicile plăcii sunt următoarele: 1. 0 Conectori Arduino 1 Buton de Reset 1 Conector ICSP Montare pe suprafață cu 14 pini (pas de 50 mils) 32 de perechi de pini pentru montare duală, configurație standard de conexiune Arduino Zonă de prototipare multi-pini pentru montare prin găuri, pas de 100 mils Alimentare Proto Shield-ul aduce alimentarea de la pinii standard Arduino de 5V și GND la cele două rânduri de magistrale de alimentare plasate între pachetul prin găuri, care pot fi utilizate pentru a alimenta socluri DIP sau pentru rânduri de alimentare și masă.

Caracteristici fizice Lungimea și lățimea maximă a PCB-ului Proto Shield sunt de 2,7 și, respectiv, 2,1 inci.

Trei găuri pentru șuruburi permit fixarea scutului pe o suprafață sau carcasă.

Rețineți că distanța dintre pinii digitali 7 și 8 este de 160 mil (0,16 &quot

), nu este un multiplu exact al distanței de 100 mil dintre ceilalți pini.

Conexiunea SPI Pe conectorul ICSP sunt conectate doar 5V, GND și RST la pinii corespunzători de pe header. MOSI și MISO sunt prezente doar pe plăcile de conectori.

Pentru mai multe informații despre comunicarea SPI, consultați biblioteca SPI.

SCHEMATIC PDF EAGLES FIȘIERE ZIP
